Тахографы АТОЛ Drive 5Тахограф — контрольное устройство, устанавливаемое на борту автотранспортных средств, предназначенное для регистрации скорости,режима труда и отдыха водителей и членов экипажа.

Согласно постановлению Правительства РФ от 03.08.1996 г. № 922 все автобусы с числом мест более 20 и грузовые транспортные средства с разрешённой полной массой более 15 тонн, осуществляющие междугородные перевозки, должны быть оборудованы тахографами, с целью обеспечения безопасных условий перевозок путём контроля за соблюдением водителем режимов труда и отдыха. Согласно международному договору ЕСТР оснащению тахографами подлежат все автобусы и грузовые транспортные средства, осуществляющие международные перевозки с той же целью. В соответствии с постановлением Правительства РФ от 10 сентября 2009 г. № 720 ОБ УТВЕРЖДЕНИИ ТЕХНИЧЕСКОГО РЕГЛАМЕНТА О БЕЗОПАСНОСТИ КОЛЕСНЫХ ТРАНСПОРТНЫХ СРЕДСТВ (в ред. Постановлений Правительства РФ от 10.09.2010 N 706, от 06.10.2011 N 824) тахограф обязателен для автомашин М2,M3,N2,N3.

Оснащение транспортных средств контрольными бортовыми устройствами должно производиться в соответствии с Приказом Минтранса России от 13 февраля 2013 года №36. С 1 апреля 2014 года в случае отсутствия тахографа будут применяться штрафные санкции к следующим видам транспорта: - к автобусам с числом мест для сидения более 8; - к транспортным средствам, используемым для перевозки опасных грузов; - Согласно Приказ Министерства транспорта Российской Федерации (Минтранс России) от 17 декабря 2013 г. N 470 г. Москва "О внесении изменений в приказ Министерства транспорта Российской Федерации от 13 февраля 2013 г. N 36"

к грузовым транспортным средствам с полной массой более 12 тонн, осуществляющим междугородные перевозки штрафные санкции будут применятся с 1 июля 2014 года, к грузовым транспортным средствам с полной массой более 15 тонн, осуществляющим междугородные перевозки штрафные санкции будут применятся с 1 сентября 2014 года, к грузовым транспортным средствам с полной массой более 3,5 тонн, осуществляющим междугородные перевозки штрафные санкции будут применятся с 1 апреля 2014 года.

В российских тахографах применяется средство криптографической защиты информации (СКЗИ). Требования по применению блока СКЗИ в составе тахографов установлены Приказом Министерства Транспорта РФ №36 от 13.02.2013.



В России цифровые тахографы появились с 16 июня 2010 года, (необходимо заметить, что цифровые тахографы "появились" раньше указанной даты. Начиная с 16.06.2010 Российская Федерация должна была ввести в действие европейскую систему цифровой тахографии на своей территории при осуществлении международных перевозок, однако к указанной дате инфраструктура цифровой тахографии оказалась не готова, как впрочем и в ряде других стран, в результате первые карты цифрового тахографа ЕСТР были выданы в конце 2010 года) согласно международному соглашению стран, присоединившихся к ЕСТР. До этой даты, не позднее, чем за 3 месяца, все заинтересованные лица (водители, инспекторы, мастера, администраторы автопредприятий) должны быть обеспечены специальными картами.

В отличие от аналоговых приборов, диски которых легко подделывались, это устройство невозможно вскрыть, и изменить каким-либо образом записанную информацию. Вся информация записывается на индивидуальную карту водителя и передается в центральный компьютер автотранспортного предприятия.

Тахографы, разрешенные к применению в России, вносятся в реестр ФБУ «Росавтотранс» (Приказ Минтранса России №36 от 13 февраля 2013 г.). В настоящее время в реестре ФБУ «Росавтотранс»] шесть моделей тахографов:
1. АТОЛ "DRIVE 5"
2. "DTCO 3283" бренда VDO
3. "КАСБИ DT-20M"
4. "Меркурий ТА-001"
5. "ШТРИХ-ТахоRUS"
6. "ТЦА-02НК"
Российские тахографы могут устанавливаться на все типы транспортных средств, осуществляющих коммерческие перевозки пассажиров и грузов. Более того, они могут дополняться функцией ГЛОНАСС, что в разы повышает уровень контроля, и криптозащитой. Учтены конструктивные особенности автомобилей, выпускаемых в России и странах СНГ, поэтому снижен нижний предел рабочих температур до минус 40 градусов и учтены повышенные требования к виброустойчивости и ударопрочности. Тахограф станет одним из самых эффективных средств обеспечения безопасности на дорогах. Ведь европейский опыт наглядно демонстрирует, что при применении этих приборов, аварийность и смертность на дорогах снижаются на 20-30 процентов.

Водители и компании, желающие получить карты для работы с цифровыми тахографами могут это сделать в компаниях ООО "РусАвтоКарт"(карты по ЕСТР и по техническому регламенту), ОАО "РусТахонет"(карты по ЕСТР).

В России уже с 23 января 2012 года тахограф стал обязательным к установке и применению при перевозке пассажиров и опасных грузов. Об этом свидетельствует Технический регламент о безопасности колесных транспортных средств в последней редакции. А с 1 апреля 2013 года наличие цифрового тахографа стало обязательным для всего колесного транспорта, принадлежащего юридическим лицам и индивидуальным предпринимателям (включая газели и такси), находящегося в эксплуатации на территории РФ, о чем доведено в принятом 14 июня 2012 года федеральном законе №78-ФЗ (статья 1 и статья 12).

В соответствии с Приказом № 36 от 13.02.13 Минтранса России (Приложение 2) Тахографами оснащаются следующие категории и виды транспортных средств, выпускаемые в обращение и находящиеся в эксплуатации на территории Российской Федерации:

транспортные средства, используемые для перевозки пассажиров, имеющие, помимо места водителя, более восьми мест для сидения, максимальная масса которых не превышает 5 тонн (категория M2);

транспортные средства, используемые для перевозки пассажиров, имеющие, помимо места водителя, более восьми мест для сидения, максимальная масса которых превышает 5 тонн (категория M3);

транспортные средства, предназначенные для перевозки грузов, имеющие максимальную массу свыше 3,5 тонны, но не более 12 тонн (категория N2);

транспортные средства, предназначенные для перевозки грузов, имеющие максимальную массу более 12 тонн (категория N3);

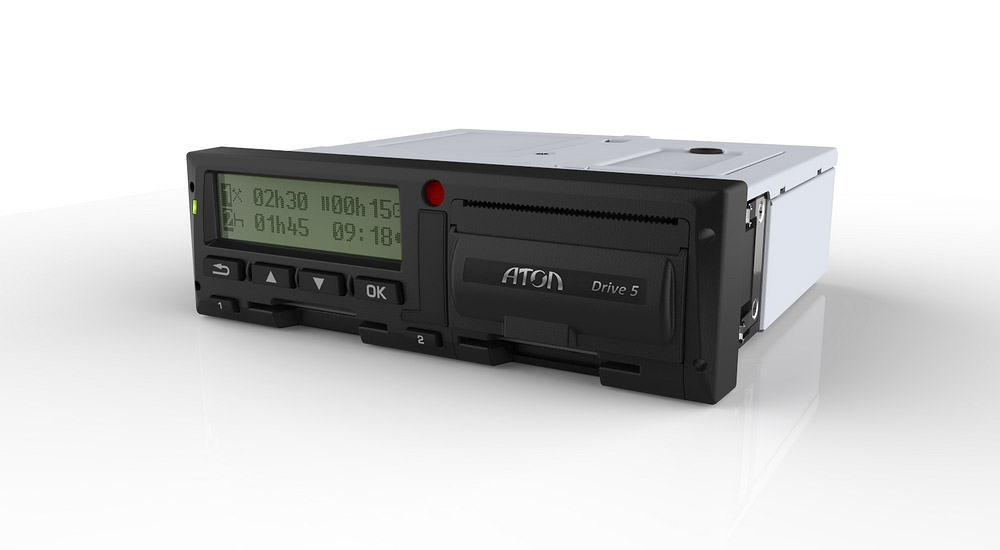

Тахографы АТОЛ Drive 5Тахографы АТОЛ Drive 5

Для контроля режимов труда и отдыха водителей мы предлагаем тахограф АТОЛ Drive 5. На сегодняшний день тахограф АТОЛ Drive 5 соответствует требованиям Российского законодательства, внесен в перечень моделей тахографов  ФБУ Росавтотранс  и является, пожалуй, одним из самых надежных российских тахографов.
Тахограф АТОЛ Drive 5 предназначен для установки на грузовой транспорт отечественного и зарубежного производства и бесперебойно работает как с аналоговыми, так и с цифровыми датчиками скорости.
Уникальная особенность тахографа АТОЛ Drive 5 – возможность создания интегрированных решений на платформе тахографа Drive 5. В частности, сейчас на рынке представлено несколько совместных решений  с компаниями – поставщиками решений по мониторингу. Дополнительный телематический модуль размещается в отсеке для установки дополнительного модуля. Тахограф Drive 5 полностью совместим с решением Wialon Hosting.



Ключевые особенности и преимущества тахографа АТОЛ Drive 5:

облегченная процедура замены СКЗИ и элемента питания: наличие крышки быстрого доступа позволяет заменить СКЗИ и элемент питания без вскрытия основного корпуса устройства;
учет индивидуальных предпочтений водителя: 10 цветовых решений подсветки дисплея обеспечивают комфорт водителя, при этом настройка цвета и регулировка яркости легко производится самим водителем;
универсальное решение для сопряжения с другими бортовыми устройствами: слот расширения  в составе тахографа позволяет объединить в одном устройстве тахограф и средство мониторинга автомобиля или подключить прочие электронные модули, например, датчик контроля расхода топлива;
оптимальная конструкция печатающего механизма:  печатный отсек имеет улучшенную эргономику, обеспечивает быструю замену бумаги, а принтер обладает самой высокой скоростью печати среди аналогичных устройств, представленных на рынке;
надежность: использование специализированных разъемов FAKRA для подключения антенн GPRS и GPS/Глонасс, разработанных для использования в автомобильной электронике, обеспечивает быстрое соединение и повышенную механическую прочность и устойчивость к вибрациям;
выгодная схема подключения к услугам операторов мобильной связи: GPRS модуль с двумя SIM-картами позволяет использовать разных операторов связи или разные тарифы в зависимости от заданных требований (поставляется опционально).
Кредитные программы
Вниманию всех владельцев транспортных средств, подлежащих оснащению тахографами!
Вы хотите установить тахографы АТОЛ Drive 5 на свой парк машин?
Вам сложно оперативно выделить средства на приобретение и установку тахографов?
Чтобы упростить вопросы финансирования для автовладельцев, мы заключили соглашение с Транскапиталбанком и ОТП Банком о возможности кредитования установки тахографов АТОЛ Drive 5 по льготным процентным ставкам.
Спрашивайте условия кредитования установки тахографов АТОЛ Drive 5 у наших сотрудников.

Характеристики тахографа АТОЛ Drive 5

Наименование параметра

Значение

Напряжение питания, В

8…36

Потребляемый ток при 24В в режиме работы без печати, А

не более 0,1

Потребляемый ток при 24В в режиме печати, А

не более 3

Потребляемая мощность в режиме «зажигание выкл.», Вт

не более 0,6

Потребляемая мощность в режиме печати, Вт

не более 15

Допустимый максимальный ток нагрузки при подключении к USBпорту, А

не более 0,5

Количество дней записи и хранения информации

не менее 366

Габаритные размеры без упаковки, не более мм

180×188×58

Габаритные размеры без упаковки, не более мм

246×220×106

Масса без упаковки, кг

не более 1,1

Масса в упаковке, кг

не более 2,0

Условия эксплуатации: диапазон рабочих температур, °С

от -40 до +70

Относительная влажность воздуха при температуре 25(±2)°С, %

не более 97

Стойкость к вибрациям с амплитудой 10 мм при частоте, Гц

5-11

Диапазон измерения пути, км

0…9 999 999,9

Дискретность измерения пути, км

0,1

Погрешность определения расстояния, км

не более ±0,1

Диапазон измерения скорости, км/ч

0…250

Погрешность измерения скорости, км/ч

не более ±1

Погрешность вывода времени на экран, сек

не более ±1

Погрешность измерения времени (при 0..+40°С), не более сек/сутки, сек

не более ±2

Место установки

гнездо 1 DIN

Индикация: дисплей графический монохромный (с подсветкой) LCD

LED

Количество цветов подсветки дисплея

не менее 10

Разрешение, точек

не менее 128×32

Ввод информации пользователем

клавиатура

Количество клавиш на панели управления, шт

не более 6

Количество слотов для смарт-карт, шт

2

Размеры термохимической бумаги: ширина, мм

58(-1/+0)

Максимальный внешний диаметр бобины термохимической бумаги, мм

30

Скорость печати, мм/сек

не менее 50

Мы устанавливаем только сертифицированные тахографы, которые соответствуют требованиям российского законодательства.

Цифровой тахограф VDO DTCO 3283 с блоком СКЗИ для внутренних перевозок по территории РФ

Цифровой тахограф DTCO® 3283 базируется на технологической платформе европейской моделиDTCO® 1381. Это обеспечивает бесперебойную работу тахографа в течение многих лет и гарантирует перевозчику отсутствие затрат, связанных с простоем автомобиля, и, как следствие, значительную финансовую экономию.

Технологии, применяемые в тахографе DTCO® 3283, оберегают водителя от штрафов, связанных с ошибочными действиями, которые он может совершить при управлении функциями тахографа. Это достигается благодаря правильно выстроенной последовательности команд меню тахографа, не допускающей ошибки из-за невнимательности, и крестообразном расположении кнопок управления, предохраняющим водителя от случайного нажатия соседней кнопки и выполнения неподходящей команды.

Понятное и удобное меню «подсказывает» водителю как соблюдать законодательные требования, а при процедуре проверки режимов труда и отдыха на дороге позволяет быстро и безошибочно отправить отчет о ежедневной деятельности на печать. Уникальная технология термопечати с применением бумаги, сопротивляющейся избыточному количеству тепла и света, позволяет сохранить изображение на юридическом документе – распечатке тахографа в течение длительного периода времени (не менее 3-х лет).

Защитная шторка слота карты тахографа DTCO® 3283 не только выполняет юридически необходимую функцию механической блокировки карты в слоте тахографа для обеспечения сохранности данных в карте, но и обеспечивает защиту внутренних электронных компонентов тахографа от негативного воздействия агрессивной внешней среды, в которой происходит эксплуатация: пыли, мелких частиц, конденсата, взвесей, содержащих химические составляющие, и прочих агрессивных сред.

Механизмы защиты данных DTCO® 3283 отвечают требованиям Приказа Минис­терства Транспорта № 36 от 13 февраля 2013 года «Об утверждении требований к тахографам, устанавливаемым на транспортные средства, категорий и видов транспортных средств, оснащаемых тахографами, правил использования, обслуживания и контроля работы тахографов, установленных на транспортные средства».

Для ввода цифрового тахографа DTCO® 3283 в эксплуатацию необходима активация блока СКЗИ и последующая калибровка, выполненная в соответствии с требованиями российского законодательства, которые предусматривают дейс­твия, обеспечивающие достоверность данных, применяемых в процедурах государственного контроля.

Тахограф DTCO® 3283 имеет встроенный интерфейс для обеспечения совмес­тимости с бортовыми электронными системами управления всех моделей автомобилей. Для реализации этого инженерами-разработчиками DTCO® 3283 были согласованы протоколы с каждым заводом-производителем транспортных средств.

Для перевозки опасных грузов выпус­кается отдельная модель, сертифицированная по ДОПОГ.


Состав конструкции тахографа DTCO® 3283:

·        Формат корпуса – отсек 1-DIN

·        Два автоматических устройства для считывания чип-карт

·        Термопринтер

·        Антибликовый дисплей

·        Часы реального времени

·        Кнопки управления

·        Антенна Глонасс

·        Соединительные разъемы



Основные функции DTCO® 3283:

·        Регистрация режимов труда и отдыха водителей

·        Регистрация режимов движения автомобиля

·        Регистрация событий и нарушений

·        Сигнализация о событиях и нарушениях

·        Передача информации в электронную систему управления автомобилем

·        Напоминание о необходимости техничес­кого обслуживания



Эксплуатация «в удовольствие»:

·        Замена рулона бумаги «одной рукой»

·        Начало работы с установкой карты «одной кнопкой»

·        Выполнение требований инспектора «одной кнопкой»

·        Удобный просмотр сообщений на экране даже под наклоном

·        Возможность читать сообщения на экране даже при ярком солнечном свете

·        Визуальная сигнализация миганием всего экрана не отвлекает водителя, как это делает точечный сигнал светодиода

Сигнальные интерфейсы:

·        Контакты для подключения шины CAN автомобиля

·        Контакты для подключения дополнительной шины CAN для удаленной загрузки данных

·        Контакты для подключения датчика движения

·        Контакты для подключения сигнальных выходов (2 x v-импульс, 1 x 4 имп/м.)

·        Контакты для подключения диагностики по шине K-line

·        Контакты для подключения последовательного информационного интерфейса

Технические характеристики:

·        Установочные размеры: 178 x 50 x 150 мм (Ш x В x Г)

·        Рабочее напряжение: 24 В (12 В)

·        Диапазон измерений скорости: 0–220 км/ч.

·        Рабочая температура: от –25°C до +70°C

·        Температура сохранения регистрирующих функций: от –40 °C до +80 °C

·        Темп. хранения: от –50 °C до +85 °C

·        Импульсный диапазон сигнала от датчика движения 4000–25 000 имп/км.

·        Точность: Скорость: ±1 км/ч, путь: ±1%, время: ±2 с/день

·        Вес: 1350 г.

·        Гарантийный срок на тахограф и детали комплектации составляет 2 года с момента ввода в эксплуатацию

·        Класс защиты лицевой панели тахографа: IP54

·        Соответствие требованиям ДОПОГ п. 9.2.2.5 по классу IIC T6 (максимальный)



ПЕНЗА-ГЛОНАСС АККРЕДИТОВАН ФБУ «РОСАВТОТРАНС» НА ПРАВО УСТАНОВКИ, ПРОВЕРКИ, ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ И РЕМОНТА ТАХОГРАФОВ ПОД НОМЕРНЫМ КЛЕЙМОМ РФ 0633
